| Type | Marque | Article | CHF |
| 050427 | Benning | 24.478 | 2469.00 |

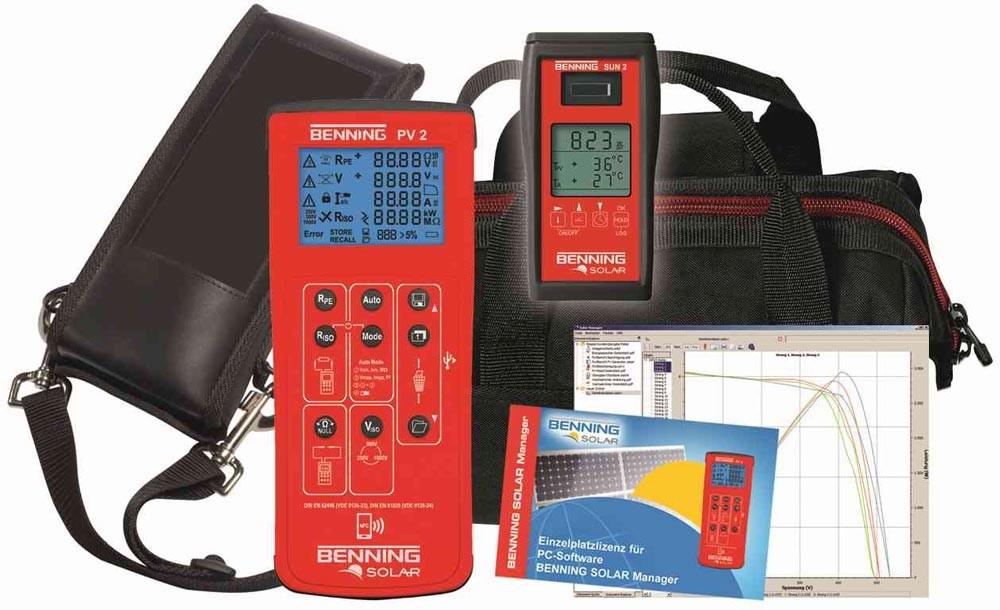

Testeur d’installation photovoltaïques BENNING PV 2 et traceur de courbes SUN 2.
2,469.00 CHF HT
- Mesure de la résistance du conducteur de protection avec un courant d’essai de 200 mA
- Mesure de la tension à vide (Uo/c) des modules solaires ou des chaînes PV jusqu’à 1000 V DC
- Mesure du courant de court-circuit (Is/c) via un circuit interne jusqu’à 15 A DC sans danger pour l’utilisateur
- Mesure de la résistance d’isolement entre les conducteurs DC court-circuités (+/-) et la mise à la terre avec tension d’essai réglable (250 V, 500 V, 1000 V)
- Mesure de la résistance d’isolement bipolaire séparée via un câble de mesure de 4 mm jusqu’à 300 MOhms
- Mesure de la caractéristique courant-tension (I-V) et la caractéristique de puissance (P-V)
- Indication de la tension (Umpp), du courant (Impp) au point de puissance maximale (mpp) et du facteur de remplissage (FF) test fonctionnel par mesure de courant jusqu’à 40 A AC / DC (au moyen de l’adaptateur de pince ampèremétrique BENNING CC 3
- Le BENNING PV 2 est capable de recevoir les valeurs mesurées (ensoleillement, module PV / température ambiante et horodatage) de l’appareil de mesure d’ensoleillement et de température BENNING SUN 2 via une connexion radio
Description
Fiche technique
- Affichage graphique (éclairé)
- Résistance du conducteur de protection 0,05 Ω – 199 Ω
- Courant d'essai ± 200 mADC
- Tension à vide (Uo/c) 5 V – 1000 VDC
- Courant de court-circuit (Is/c) 0,5 A – 15 ADC *
- Résistance d'isolement (Riso) 0,2 MΩ – 199 MΩ
- Tension d'essai 250 V, 500 V, 1000 VDC
- Résistance d'isolement (2 broches) 0,05 MΩ – 300 MΩ
- Mesure AUTO 1 +/-, Uo/c, Is/c, Riso
- Mesure AUTO 2 Caractéristique (I-V, P-V)
- Mesure AUTO 3 Mesure 1 + 2
- Courant de chaîne CC/courant CA 0,1 A – 40 ACA/CC (au moyen de BENNING CC 3)
- Insolation 100 W/m² - 1250 W/m² (au moyen de BENNING SUN 2)
- Module PV/température ambiante - 30 °C - + 125 °C (au moyen de BENNING SUN 2)
- Tension (2 pôles) 30 V - 440 V AC/DC
- Mémoire de valeurs mesurées 999 enregistrements de données
- Interface USB/radio/NFC
Caracteristiques
- Affichage clair et sans ambiguïté de tous les résultats de mesure
- Connexion de mesure sûre, même si l'installation photovoltaïque fournit de l'énergie
- Procédures de test automatiques pour la mesure de courbe avec ou sans test RISO
- Affichage de Uo/c, Umpp, Is/c, Impp, facteur de remplissage (FF) et RISO avec indication « PASS/FAIL »
- Mesure d'isolement avec tensions de test de 250 V, 500 V et 1000 V
- Mesure séparée de la résistance d'isolement via des cordons de mesure de 4 mm pour les tests de câbles PV, etc.
- Procédure de test automatique (tension à vide 1000 V DC, courant de court-circuit 15 A DC, résistance d'isolement)
- Affichage automatique de la polarité de la tension avec avertissement sonore/visuel en cas d'inversion de polarité
- Équilibrage nul des cordons de mesure
- Mémoire de valeurs mesurées pour 999 affichages d'affichage (chaînes PV)
- Interface USB et logiciel de téléchargement BENNING SOLAR Datalogger pour le téléchargement des valeurs mesurées au format CSV
- Equipé d'une horloge en temps réel intégrée qui ajoute automatiquement une date/heure à chaque processus de stockage ou emplacement de stockage
- Connexion radio au Appareil de mesure de l'ensoleillement et de la température en option BENNING SUN 2
- Télécharger le logiciel pour la préparation des certificats de test dans MS Excel
- Résultat de mesure ISO avec information « réussite/échec »
- Connexion directe à tous les modules photovoltaïques standard avec connecteurs MC4 ou « Sunclix »
- Utilisation simple pour des tests mobiles et indépendants du réseau
- Écran LCD avec rétroéclairage
- Arrêt automatique (réglable individuellement de 1 à 10 minutes)
- Les tests peuvent se rapporter à des modules PV, à des chaînes PV ou à l'ensemble du système PV.
- Logiciel PC en option BENNING SOLAR Manager pour la création de rapports de test et la documentation des caractéristiques
- Application gratuite BENNING PV Link (nécessite un appareil Android avec NFC)
Pour une mesure et une documentation complètes des chaînes et des modules PV conformément aux normes en vigueur, nous recommandons les accessoires optionnels suivants
- Appareil de mesure de l'ensoleillement et de la température BENNING SUN : Le BENNING PV 2 est capable de recevoir les valeurs mesurées (ensoleillement, module PV / température ambiante) de l'appareil de mesure de l'ensoleillement et de la température BENNING SUN 2 par liaison radio. Les valeurs mesurées sont nécessaires à la mesure d'une caractéristique I-V. Pour cela, le BENNING PV 2 doit être couplé une fois au BENNING SUN 2.
- Logiciel PC BENNING SOLAR Manager : Le logiciel PC utilisé avec le BENNING PV 2 permet de créer des rapports d'essai et une documentation conformément aux normes DIN EN 62446 (VDE 0126-23) et DIN EN 61829 (VDE 0126-24). Les caractéristiques I-V et de puissance mesurées du BENNING PV 2 peuvent être converties en conditions de test standard (STC) et comparées aux spécifications nominales du fabricant via une base de données de modules PV intégrée.
- Capteur de température avec ventouse pour BENNING SUN 2 pour fixation à l'arrière du module PV
- Support de module PV pour BENNING SUN 2 pour fixation sûre au module PV
- Adaptateur de pince de courant AC/DC BENNING CC 3 Pour le raccordement au BENNING PV 2. Les valeurs de courant AC/DC mesurées peuvent être enregistrées dans la mémoire du BENNING PV 2 et peuvent être rappelées.
- Cordon de mesure BENNING TA 5 40 m, enrouleur et sangle, pour la mesure des conducteurs de protection et de liaison, connexion via prise/fiche de sécurité 4 mm (044039)
- Badges de test « next test », 300 pièces , sac avec sangle de cou pour BENNING PV 2 , permet de travailler les mains libres sur des points de mesure dangereux ou difficiles d'accès
Contenu de la livraison :
- Mallette de transport/rangement
- Cordons de mesure avec pointe de sonde (L = 1,2 m, rouge/noir)
- Pinces crocodiles (rouge/noir)
- Cordons de mesure PV pour connecteur MC4 (rouge/noir)
- Cordons de mesure PV pour connecteur Sunclix (rouge/noir)
- Logiciel à télécharger
- Câble micro USB
- 6 piles 1,5 de type AA (IEC LR6)
Pour plus d'informations techniques, veuillez consulter le pdf ci-joint :
