| Type | Marque | Article | CHF |
| 05042101 | Benning | 24.477 | 1569.00 |

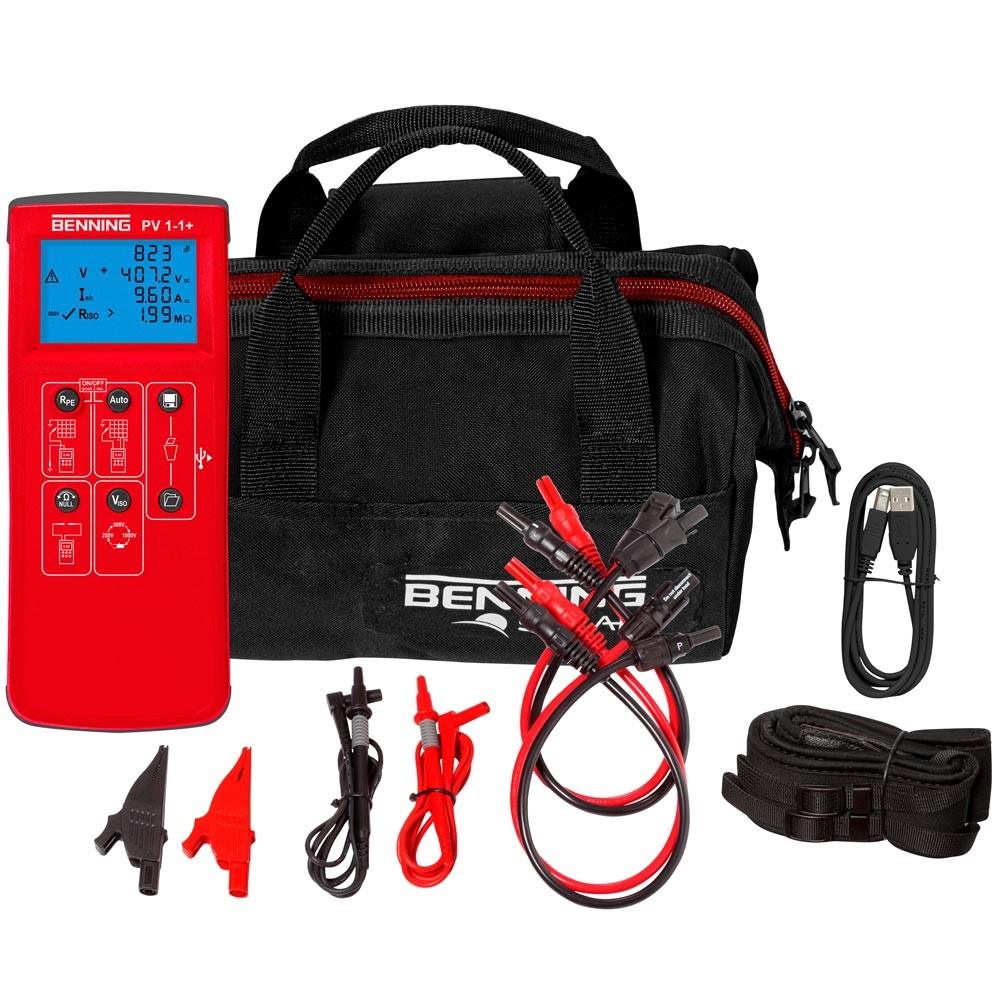

Testeur d’installation photovoltaïque BENNING PV 1-1+
1,569.00 CHF HT
- Mesure de la résistance du conducteur de protection avec un courant d’essai de 200 mA
- Mesure de la tension à vide des modules solaires ou des chaînes PV jusqu’à 1 000 VDC
- Mesure du courant de court-circuit via un circuit interne jusqu’à 15 ADC sans danger pour l’utilisateur
- Mesure de la résistance d’isolement entre les conducteurs DC actifs (+ / -) et la terre avec une tension d’essai réglable de 250 V, 500 V, 1 000 VDC
- Test fonctionnel via une mesure de courant jusqu’à 40 A AC / DC (au moyen de l’adaptateur de pince ampèremétrique BENNING CC 3
- Le BENNING PV 1-1+ est en mesure de recevoir les valeurs mesurées (ensoleillement, module PV / température ambiante et horodatage) de l’appareil de mesure de l’ensoleillement et de la température BENNING SUN 2 via une connexion radio.
- Affichage clair et sans ambiguïté de tous les résultats de mesure
- Connexion de mesure sûre, même si l’installation photovoltaïque fournit de l’énergie
Description
Fiche technique
- Affichage graphique (éclairé)
- Résistance du conducteur de protection (RPE) 0,05 Ω – 199 Ω
- Courant de test du RCD ± 200 mADC
- Tension à vide avec polarité (Uo/c) 5 V – 1000 VDC
- Courant de court-circuit (Is/c) 0,5 A – 15 ADC
- Résistance d'isolement (RISO) 0,05 MΩ – 199 MΩ, 250 V, 500 V, 1000 VDC
- Courant de chaîne DC / courant alternatif 0,2 – 40 AAC/DC
- Mémoire de valeurs mesurées 200
- Interfaces USB / radio (SUN 2)
- Tension (2 broches) 30 V – 440 V AC/DC
- Insolation 100 W/m² - 1250 W/m²
- Module PV / température ambiante -30°C - +125°C
- Dimensions / poids 270 x 115 x 80 mm / 1,2 kg
Caracteristiques
- Procédure de test automatique (tension à vide 1000 V DC, courant de court-circuit 15 A DC, résistance d'isolement)
- Affichage automatique de la polarité de la tension avec avertissement sonore/visuel en cas d'inversion de polarité
- Équilibrage nul des cordons de mesure
- Mémoire de valeurs mesurées pour 200 affichages pour comparaison (automatique) , avertissement en cas de courant de court-circuit et d'écarts de tension à vide > 5 %, téléchargement des résultats de mesure via l'interface USB
- le BENNING PV 1-1+ est équipé d'une horloge en temps réel intégrée qui ajoute automatiquement une date / heure à chaque processus ou emplacement de stockage
- Connexion radio à l'appareil de mesure d'insolation et de température en option BENNING SUN 2 téléchargement du logiciel pour la préparation des certificats de test dans MS Excel
- Résultat de mesure ISO avec information « réussite / échec »
- Connexion directe à tous les modules photovoltaïques avec connecteurs MC4 ou « Sunclix »
- Utilisation simple pour des tests mobiles et indépendants du réseau
- Ecran LCD avec rétroéclairage
- Arrêt automatique après 60 secondes
- Le test peut être basé sur des modules photovoltaïques ou sur l'ensemble du système photovoltaïque
Quatre étapes pour un test PV simple et sûr
- déconnectez le module PV de l'onduleur
- connectez le module PV au BENNING PV 1-1+ au moyen de connecteurs standardisés
- appuyez sur la touche « AUTO » et suivez les mesures sur l'écran LCD
- appuyez sur la touche « STORE » pour enregistrer l'intégralité des indications affichées
Contenu de la livraison :
- Mallette de transport/rangement
- Cordons de mesure avec pointe de sonde (L = 1,2 m, rouge/noir)
- Pinces crocodiles (rouge/noir)
- Cordons de mesure PV pour connecteur MC4 (rouge/noir)
- Cordons de mesure PV pour connecteur Sunclix (rouge/noir)
- Câble USB
- 6 piles 1,5 de type AA (IEC LR6
Pour plus d'informations techniques, veuillez consulter le pdf ci-joint :
