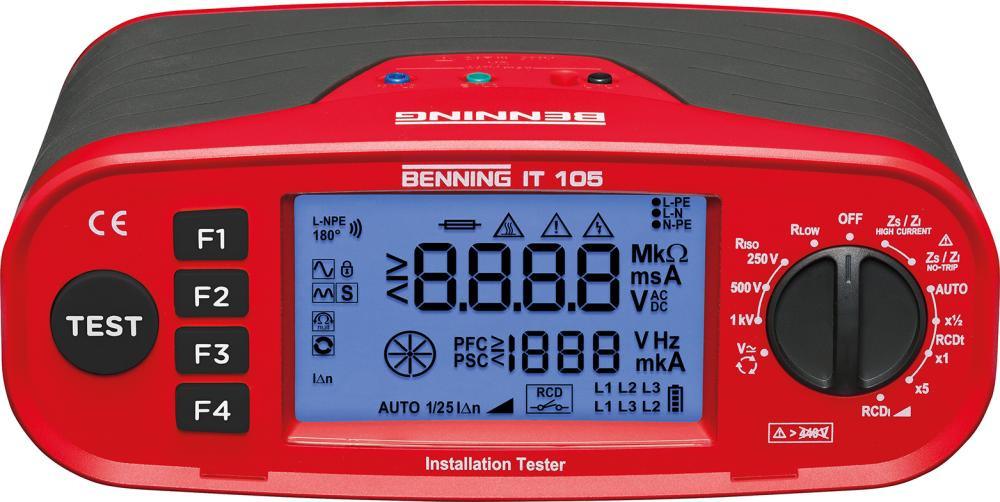

Testeur d’installation BENNING – IT 105

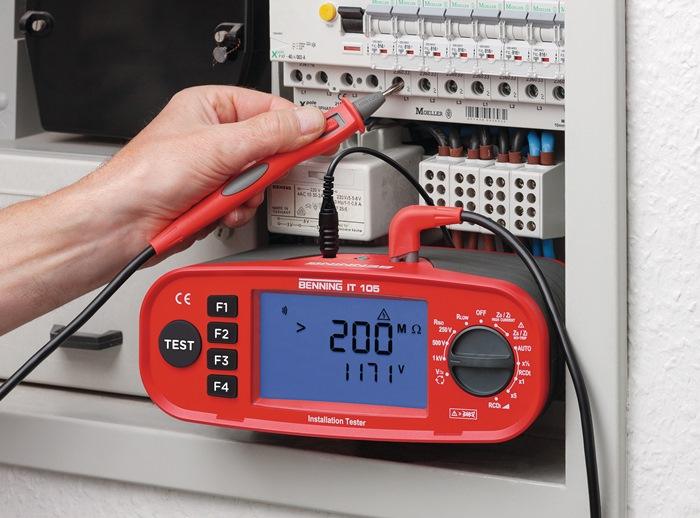

  • Pour les contrôles techniques de sécurité d’installations électriques conformément aux normes DIN VDE 0100-600 (CEI 60364-6) et DIN VDE 0105-100 (EN 50110)
  • Contrôle du disjoncteur FI-/RCD standard et temporisé (S) type A, AC avec test AUTO.

Livré avec  :

  • 6 piles mignon de 1,5 V (type AA)
  • Mallette robuste à coque dure et bandoulière
  • Pointe de test avec bouton TEST
  • Jeu de pinces de pointe de test/crocodile à 3 Échelles
  • Cordon de test avec fiche à contact de protection
  • Certificat d’étalonnage.
Description
Type Marque Article CHF
044105 BENNING 25.281

Fiche technique

Affichage : écran graphique (Éclairage)
• Mesure de basse impédance : 0,15 Ω - 199 Ω
• Résistance d'isolement : 0,20 MΩ - 199 MΩ
• Impédance de ligne (L-N/L) : 0,20 Ω - 1999 Ω
• Impédance de boucle (L-PE) : 0,20 Ω - 1999 Ω
• Courant de court-circuit : 0 A à 26 kA
• Test FI/RCD : temps de déclenchement (1/2 x, 1 x, 5 x I∆N, AUTO) courant de déclenchement (rampe)
• Type de FI/RCD : standard et retardé (S)
• Courant FI/RCD : sinusoïdal (AC), pulsatoire (A), 10/30/100/300/500 mA
• Test de champ tournant : droite/gauche dans les réseaux triphasés
• Tension : 1 V - 440 V
• fréquence : 45 Hz - 65 Hz
• Résistance à la terre : non
• Courant : non
• Intensité lumineuse : Non
• Mémoire des valeurs mesurées : Non



Caractéristiques :
  • Écran graphique extra large (95 x 55 mm) avec rétroéclairage
  • Sonde de test avec bouton TEST pour démarrer le processus de mesure
  • Fonction de démarrage AUTO pour les mesures de basse impédance, de boucle et d’impédance de ligne
  • Fonction LOCK (mesure continue) de la résistance d’isolement
  • Compensation (ajustement zéro) des conduites de mesure jusqu’à 10 Ω pour la mesure du RPE
Fonctions de mesure :
  • Faible résistance ohmique des connexions du conducteur de mise à la terre et du conducteur d'équilibrage du potentiel (courant d'essai : 200 ma)
  • Résistance d'isolation avec tension d'essai de 250 V, 500 V et 1000 V.
  • Impédance de boucle (L-PE) sans déclenchement FI/RCD (NO-TRIP) avec affichage simultané du courant résiduel (PFC)
  • Impédance de ligne (L-N/L) avec courant de test élevé (COURANT ÉLEVÉ) et affichage simultané du courant de court-circuit (PSC)
  • Test du disjoncteur FI/RCD, standard et retardé (S) avec courant d'essai sinusoïdal (AC) et pulsatile (A)
  • Mesure automatique du temps de déclenchement (1/2 x, 1 x et 5 x I?N) et du courant de déclenchement en mode rampe
  • Mesure de la tension et de la fréquence jusqu'à 440 V.
  • Test de direction du champ rotatif dans les réseaux triphasés (L1-L2-L3)
